VE Fachada TP 52

Nova geração de fachadas formadas por um sistema de base com ampla gama de montantes e travessas que dá resposta às diferentes necessidades estéticas e construtivas dos projetos arquitetónicos através de soluções integrais.

A sua perfilaria de base, de 16 mm a 250 mm nos montantes e de 22.5 mm a 255.5 mm nas travessas, assim como os acessórios complementares, são comuns a todas as novas fachadas CORTIZO. A ampla gama destes perfis e de uniões mecânicas dos mesmos, permite a execução de todo tipo de fachadas (na vertical, com inclinação, em esquina a 90º ou poligonais), assim como a resolução de modelações com vidros de grandes dimensões e peso.

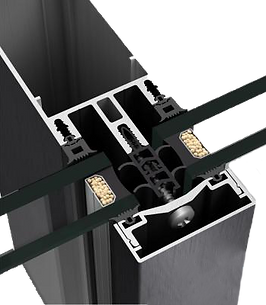

Esta fachada TP 52 é um sistema tradicional, também conhecido como sistema Stick. A fixação do vidro à perfilaria portante é feita por intermédio de um perfil pressor continuo, aparafusado pelo exterior a um porta parafusos incorporado nos montantes e travessas para o efeito. O vidro fica fixo nos seus quatro lados mediante este perfil, que dispões de borrachas separadoras para impedir o contacto vidro-metal. Perfil pressor e parafusos ficam escondidos por um perfil embelezador exterior continuo denominado tapeta.

A máxima Rotura de Ponte Térmica de 30 mm, unida à sua grande capacidade de envidraçamento, até 50 mm, com composições de vidro de grandes espessuras y energeticamente eficientes, conferem a esta nova gama de fachadas umas excelentes prestações térmicas e acústicas.


A sua secção vista exterior coincide com a interior, sendo de 52 mm.


Certificação CWCT segundo normalização britânica

Dados Técnicos

  • Envidraçamento

    • Máximo envidraçamento: 50 mm.

    • Mínimo envidraçamento: 4 mm.

  • Coeficiente de transmissão térmica​

    • Rotura de Ponte Térmica de 6, 12 e 30 mm.

    • Ucw desde 0,6 (W/m²K)

    • Consultar dimensão e vidro  ​

  • Possibilidades de Abertura​

    • · Projectante oculta​

  • Secções / Espessura Perfilaria / Capas​

    • SECÇÕES VISTA INTERIOR

      • · Montante – 52 mm.

      • · Travessa – 52 mm.​

    • ESPESSURA PERFILARIA

      • · Montante – 2,1 e 3,0 mm.

      • · Travessa – 2,1 mm.

    • Possibilidades de capa exterior horizontal:

      • -elíptica de 85 mm. de profundidade

      • -em H de 34 mmm. de profundidade

      • -rectangular de 14, 19, 100 e 145 mm. de profundidade

      • -piramidal: 155 mm. de profundidade

  • Dimensões e pesos máximos/mínimos​​

    • DIMENSÕES MÁXIMAS / MÍNIMAS

      • Largura Máx (L)= 2.500 mm.

      • Altura Máx (H)= 2.500 mm.

    • Abertura projectante

      • Largura Mín (L)= 500 mm.

      • Altura Mín (H)= 650 mm.

    • PESO MÁXIMO

      • Abertura projectante 140 Kg.

  • Categorias em banco de ensaios​​

    • Permeabilidade ao ar

    • (EN 12152:2000): CLASSE AE

    • Estanquidade à água

    • (EN 12154:2000): CLASSE RE1500

    • Resistência à carga de vento

    • (EN 13116:2001): CLASSE APTO

    • (Carga de desenho 2000 Pa- Carga de seguridade 3000 Pa)

    • Ensaio de referência 3,00 x 3,50 m.

  • Acabamentos​

    • · Lacagem a cores (RAL, salpicados e rugosos)

    • · Lacagem imitação madeira

    • · Lacagem anti-bacteriana

    • · Anodizado
