VE Fachada TPH 52

Nova geração de fachadas formadas por um sistema de base com ampla gama de montantes e travessas que dá resposta às diferentes necessidades estéticas e construtivas dos projetos arquitetónicos através de soluções integrais.

A sua perfilaria de base, de 16 mm a 250 mm nos montantes e de 22.5 mm a 255.5 mm nas travessas, assim como os acessórios complementares, são comuns a todas as novas fachadas CORTIZO. A ampla gama destes perfis e de uniões mecânicas dos mesmos, permite a execução de todo tipo de fachadas (na vertical, com inclinação, em esquina a 90º ou poligonais), assim como a resolução de modelações com vidros de grandes dimensões e peso.

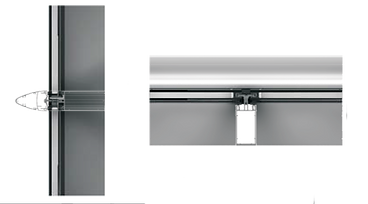

Esta fachada TPH 52 é um sistema misto que nasce da combinação da TP 52e da SG 52. Neste sistema mantem-se as capas pressoras nas horizontais ressaltando a trama neste sentido, enquanto que a fixação do vidro na vertical é feita por intermédio das peças em alumínio aparafusadas ao montante juntamente com o perfil -U.


A máxima Rotura de Ponte Térmica de 30 mm, unida à sua grande capacidade de envidraçamento, até 44 mm, com composições de vidro de grandes espessuras y energeticamente eficientes, conferem a esta nova gama de fachadas umas excelentes prestações térmicas e acústicas.

Certificação CWCT segundo normalização britânica

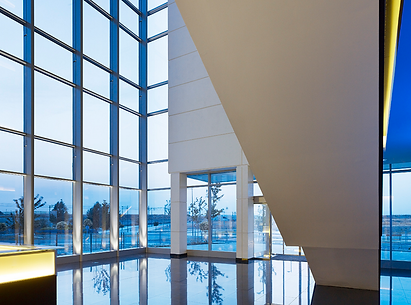

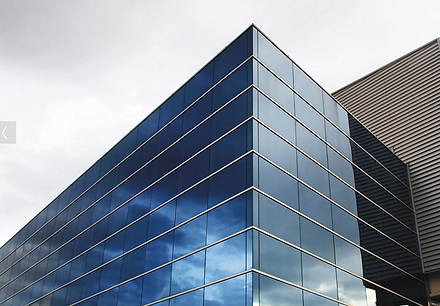

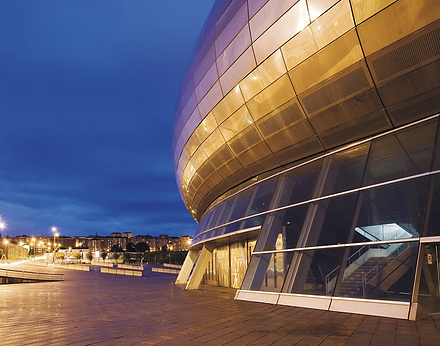

Obras

Dados Técnicos

• Envidraçamento

  • Máximo envidraçamento: 44 mm.

  • Mínimo envidraçamento: 6 mm.

• Coeficiente de transmissão térmica​

  • Rotura de Ponte Térmica de 6, 12 e 30 mm.

  • Ucw desde 0,6 (W/m²K)

  • Consultar dimensão e vidro  ​

• Possibilidades de Abertura​

  • · Projectante oculta​

• Secções / Espessura Perfilaria / Capas​

  • SECÇÕES VISTA INTERIOR

    • · Montante – 52 mm.

    • · Travessa – 52 mm.​

  • ESPESSURA PERFILARIA

    • · Montante – 2,1 e 3,0 mm.

    • · Travessa – 2,1 mm.

  • Possibilidades de capa exterior horizontal:

    • -elíptica de 85 mm. de profundidade

    • -em H de 34 mmm. de profundidade

    • -rectangular de 14, 19, 100 e 145 mm. de profundidade

• Dimensões e pesos máximos/mínimos​​

  • DIMENSÕES MÁXIMAS / MÍNIMAS

    • Largura Máx (L)= 2.500 mm.

    • Altura Máx (H)= 2.500 mm.

  • Abertura projectante

    • Largura Mín (L)= 500 mm.

    • Altura Mín (H)= 650 mm.

  • PESO MÁXIMO

    • Abertura projectante 180 Kg.

• Categorias em banco de ensaios​​

  • Permeabilidade ao ar

  • (EN 12152:2000): CLASSE AE

  • Estanquidade à água

  • (EN 12154:2000): CLASSE RE1500

  • Resistência à carga de vento

  • (EN 13116:2001): CLASSE APTO

  • (Carga de desenho 2000 Pa- Carga de seguridade 3000 Pa)

  • Ensaio de referência 3,00 x 3,50 m.

• Acabamentos​

  • · Lacagem a cores (RAL, salpicados e rugosos)

  • · Lacagem imitação madeira

  • · Lacagem anti-bacteriana

  • · Anodizado
